消失模鑄造當(dāng)中質(zhì)量管理的二三事，

　　作者，王虎，

　　來自2022年10月18日的第22次消失模在線沙龍，

　　各位前輩們晚上好，我是來自安徽的王虎。我今天主要說下產(chǎn)品的質(zhì)量管理。

　　***個(gè)是產(chǎn)品外觀。

　　近幾年，客戶對(duì)鑄件外觀質(zhì)量要求越來越高，就像要求人的顏值，讓客戶看的要舒服，這塊外觀特別注意，怎么把控呢?

　　1)發(fā)泡工序：無結(jié)團(tuán)，無死粒，發(fā)泡后珠粒尺寸均勻;發(fā)泡結(jié)束，用自動(dòng)篩分機(jī)，同時(shí)做好篩分，過濾死珠粒;

　　2)制模工序：對(duì)模片的表面質(zhì)量要求很高，表面無過生過熟缺粒等問題，有的話用冷膠進(jìn)行局部修補(bǔ);

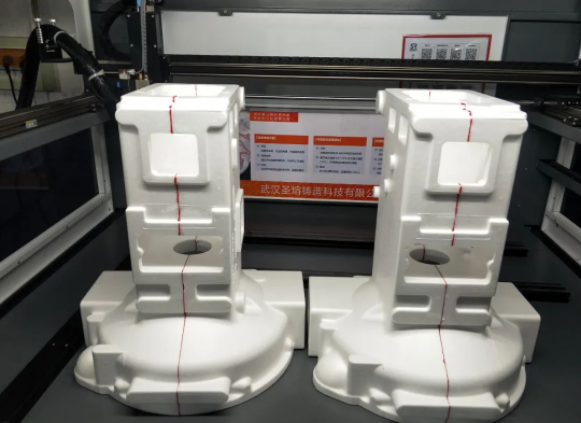

　　3)膠合工序：膠合線是客戶比較敏感的一個(gè)問題，一、影響外觀，二、產(chǎn)品內(nèi)側(cè)鏜孔的話，拐角處容易形成堆積，加工易打刀。武漢圣熔鑄造科技公司出品的冷熱膠復(fù)合粘接設(shè)備，是個(gè)不錯(cuò)的解決方案!

　　這塊目前我們都是冷膠處理，外部膠合線在清理工序時(shí)，人工打磨干凈，清理打磨結(jié)束后再安排一次二次拋丸，保證產(chǎn)品的外觀質(zhì)量。

　　第二個(gè)就是尺寸方面的問題。

　　產(chǎn)品的模具在設(shè)計(jì)過程中的收縮比，正常情況下的收縮參數(shù)大家都清楚，但我遇到的一個(gè)問題，我們黑區(qū)砂箱是900*1030*1030的，在干球鐵的時(shí)候，當(dāng)產(chǎn)品高度低于砂箱高度一半的時(shí)候，還和灰鐵收縮基本一致，但是當(dāng)產(chǎn)品在高度方向超過砂箱一半高度的時(shí)候，收縮越來越小。球鐵類收縮比盡量參照類似產(chǎn)品。

　　箱體類閥門類與橋殼類在高度方向的收縮也有點(diǎn)不一樣，具體參數(shù)還得根據(jù)自己工廠的實(shí)際情況進(jìn)行總結(jié)。

　　第三個(gè)就是產(chǎn)品變形。

　　殼體類、箱體類產(chǎn)品很容易變形，殼體類主要是扭曲的變形，箱體類開口的位置，容易漲，往兩邊漲的感覺，這里就是我們防變形拉筋要強(qiáng)化，但拉筋加的多效率就偏慢。

　　如果在設(shè)計(jì)工藝時(shí)，產(chǎn)品能滿足一組可以串聯(lián)兩個(gè)產(chǎn)品的情況，采取對(duì)拉的工藝，可以防止開口的變形情況，同時(shí)在掛涂料時(shí)注意，拉筋部位需要注意避免磕碰。

　　拉筋的磕碰容易把模簇帶變形，然后拉筋處于脫落狀態(tài)，沒起到防變形的作用。

　　第四個(gè)就是材質(zhì)性能。

　　材質(zhì)性能不僅指鑄件的抗拉、硬度、金相、球鐵的球化等級(jí)、珠光體含量等，還包含產(chǎn)品的切削性能，在保證各參數(shù)正常的情況下，成本越低越好，客戶越好加工越好，這里主要就要C、Si 元素和Mn、Cr元素之間的平衡。

　　第五個(gè)就是油漆。

　　無特殊性能要求的話，這里注意下漆層厚度及表面、內(nèi)腔滴掛堆積，這里注意噴漆工人的工具及手套，盡量保證使用橡膠手套避免布手套。

　　第六個(gè)就是不良品處理。

　　在試生產(chǎn)階段總會(huì)避免不了生產(chǎn)出來一些不良品，內(nèi)在、外在等的缺陷，外在的缺陷可以修補(bǔ)，漏的話通過浸滲等措施進(jìn)行挽救，內(nèi)在缺陷的話，客戶允許焊補(bǔ)***好，不允許的話建議在公司內(nèi)部處理，針對(duì)表面或加工面等***氣孔砂眼位置，使用磨光片和磨頭局部處理后進(jìn)行焊補(bǔ)，有條件的話針對(duì)單個(gè)面進(jìn)行加工，再局部處理，盡可能的挽救損失。

　　再次感謝王虎同學(xué)在第22次消失模在線沙龍上的分享。王虎，15855078072，歡迎大家加微信交流。
